Co jsou pneumatické nástrčné armatury?

Pneumatické nástrčné fitinky jsou spojovací prvky široce používané v pneumatických systémech, typicky pro rychlé a pohodlné připojení vzduchového potrubí k pneumatickému zařízení. Tyto armatury mají jednoduchý design, snadno se instalují, nabízejí silné těsnění a umožňují rychlé připojení a rozpojení bez potřeby speciálního nářadí.  Proto jsou široce používány v různých průmyslových odvětvích, včetně automatizace, výroby strojů, automobilového průmyslu, zpracování potravin a balení. Ať už jde o montáž, údržbu nebo modernizaci zařízení, pneumatické nástrčné fitinky výrazně zlepšují efektivitu práce, snižují prostoje a zajišťují stabilní provoz pneumatických systémů.

1. Základní princip práce Pneumatické násuvné armatury
Základním rysem pneumatických zasouvacích fitinků je „zasouvací spojení“, které dokončuje spojení jednoduchým zatlačením. Tvarovka obsahuje pružinu a pryžový těsnící kroužek. Po vložení trubky se tyto těsnící prvky automaticky utěsní a zabrání tak úniku plynu. Během zasouvání zapuštěné upínací zařízení pevně svírá trubku, zajišťuje bezpečné spojení a zabraňuje uvolnění nebo uvolnění pod vysokotlakým proudem vzduchu.
Tato konstrukce poskytuje pneumatickým zasouvacím armaturám extrémně vysoký komfort a spolehlivost, což je činí zvláště vhodnými pro výrobní prostředí, která vyžadují častou demontáž nebo výměnu zařízení.

2. Hlavní vlastnosti pneumatických nástrčných fitinků
Rychlá instalace a demontáž
Jednou z největších výhod pneumatických nástrčných šroubení je jejich extrémně jednoduchý proces instalace. Nejsou zapotřebí žádné další nástroje; jednoduše vložte vzduchovou trubici do armatury a mírně zatlačte dolů, abyste dokončili instalaci. Pro demontáž jednoduše stiskněte uvolňovací tlačítko nebo zatáhněte za zámek na armatuře, abyste trubku snadno vyjmuli. Díky tomu je údržba a výměna zařízení velmi pohodlná.

Vysoká těsnost a odolnost proti úniku
Pneumatické násuvné armatury využívají pryžové těsnící kroužky a konstrukci dvojitého těsnění, které účinně zabraňují úniku plynu a zajišťují vzduchotěsnost systému. Dokonce i ve vysokotlakých plynech a složitých pracovních prostředích mohou stále poskytovat spolehlivý těsnicí výkon, snižující plýtvání plynem a poruchy zařízení.

Vysoká teplota a odolnost proti korozi
Většina pneumatických nástrčných fitinků je vyrobena z materiálů odolných vůči vysokým teplotám a korozi, jako je nerezová ocel, mosaz nebo vysokotlaké plasty, které jim umožňují odolávat vysokým teplotám a korozivním plynům v drsném prostředí. To umožňuje, aby byly pneumatické rychlospojky široce používány v pneumatických systémech v různých průmyslových odvětvích, zejména v chemickém a potravinářském průmyslu.

Různé možnosti rozhraní

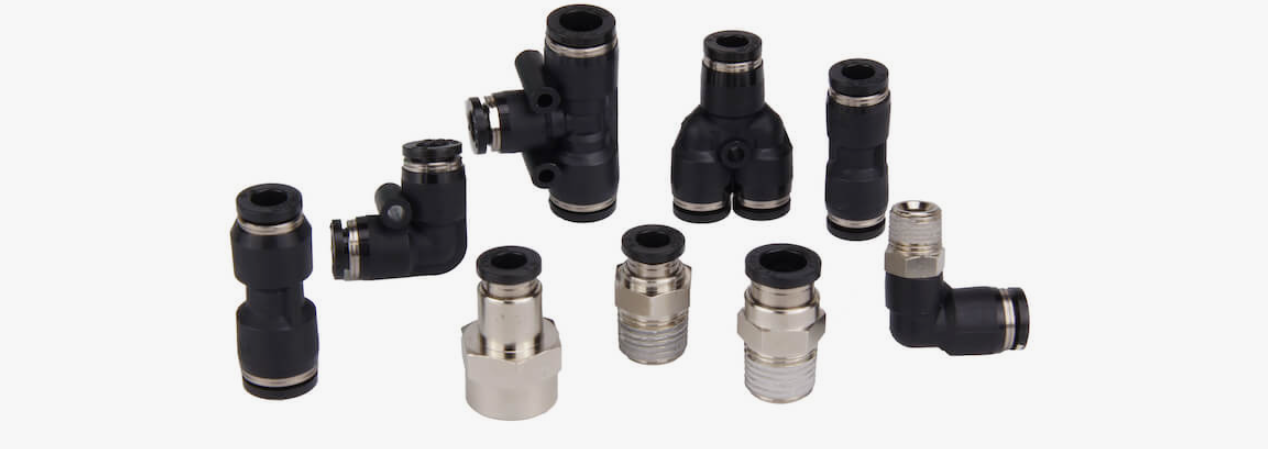

Pneumatické rychlospojky se dodávají v různých typech a specifikacích, kompatibilních s různými průměry potrubí. Mezi běžné typy rozhraní patří přímé, koleno, T a čtyřcestné konektory, které splňují potřeby různých uspořádání potrubí. Kromě toho je způsob připojení pneumatických rychlospojek velmi flexibilní, kompatibilní s různými materiály potrubí, jako je polyvinylchlorid (PVC), polyuretan (PU) a nylon.

Odolnost a dlouhodobá stabilita
Díky jednoduchému principu činnosti a nedostatku složitých pohyblivých částí nabízejí pneumatické rychlospojky vysokou odolnost a dlouhodobou stabilitu. I při častém připojování a odpojování si zachovávají dobrý těsnicí výkon a prodlužují životnost.

3. Oblasti použití pneumatických rychlospojek
Díky snadné instalaci, odolnosti vůči vysokému tlaku a dobrému těsnícímu výkonu jsou pneumatické rychlospojky široce používány v různých pneumatických systémech. Zde jsou některé typické oblasti použití:

Průmyslová automatizace
V automatizovaných výrobních linkách se pneumatické rychlospojky používají k připojení pneumatického nářadí, robotických ramen, dopravních pásů a dalších zařízení, které zajišťují stabilní přívod vzduchu a zvyšují efektivitu výroby.

Výroba automobilů
Pneumatické systémy hrají klíčovou roli v procesu výroby automobilů a pneumatické rychlospojky jsou široce používány při montáži vozidel, testovacích zařízeních a lakovacích systémech.

Potravinářský a nápojový průmysl
Díky odolnosti proti korozi a snadnému čištění mají pneumatické rychlospojky důležité aplikace v potravinářském a nápojovém průmyslu, jako jsou stáčecí linky, balicí stroje a montážní linky.

Elektronika a elektrická zařízení
Pneumatické rychlospojky se také běžně vyskytují při montáži a opravách elektronických zařízení, slouží k připojení pneumatického nářadí a automatizovaných montážních linek.

Lékařské vybavení
Pneumatické rychlospojky mají také důležité aplikace v pneumatických systémech lékařských zařízení, zvláště když zařízení vyžaduje rychlou montáž, demontáž a čištění, což nabízí velké pohodlí.

4. Jak vybrat správné pneumatické rychlospojky?
Při výběru pneumatické rychlospojky je třeba vzít v úvahu několik faktorů, včetně pracovního tlaku, teplotního rozsahu, materiálu potrubí a typu rozhraní. Různé požadavky na použití určují materiál a provedení tvarovky. Obecně platí, že nerezové pneumatické rychlospojky jsou vhodné pro vysokoteplotní a korozivní prostředí, zatímco plastové fitinky jsou vhodné pro lehká nebo mírnější pracovní prostředí.

Kromě toho je nutné vybrat vhodnou velikost tvarovky podle průměru potrubí, aby bylo zajištěno bezpečné spojení a zabránilo se úniku vzduchu.

5. Často kladené otázky (FAQ)
Q1: Jak pneumatické rychlospojky zajišťují těsnicí výkon?
Pneumatické rychlospojky využívají konstrukci s dvojitým těsněním a elastické těsnící kroužky nebo pryžová těsnění, která dokážou účinně zabránit úniku plynu za podmínek vysokého tlaku a zajistit vzduchotěsnost systému.

Q2: Jak velký pracovní tlak vydrží pneumatické rychlospojky?
Většina pneumatických rychlospojek vydrží tlaky v rozmezí 0 až 15 MPa, ale měrná tlaková kapacita závisí na materiálu a provedení tvarovky. Při výběru zajistěte, aby tlakový rozsah armatury odpovídal aplikačním požadavkům.

Q3: Jaká je životnost pneumatických rychlospojek?
Pneumatické rychlospojky mají obecně dlouhou životnost, zejména za běžných pracovních podmínek. Pravidelná kontrola a výměna těsnících kroužků může ještě prodloužit životnost armatur.

Q4: Lze použít pneumatické rychlospojky s různými typy materiálů potrubí?
Pneumatické rychlospojky obvykle podporují různé materiály potrubí, včetně PVC, PU, ​​nylonu atd. Různé typy tvarovek mohou vyhovět potřebám různých materiálů potrubí, je však nutné zajistit, aby se materiál potrubí a specifikace tvarovky shodovaly.

Q5: Mohou být pneumatické rychlospojky použity v prostředí s vysokou teplotou?
Mnoho pneumatických rychlospojek používá materiály odolné vůči vysokým teplotám, jako je nerezová ocel nebo plasty odolné vysokým teplotám, a jsou vhodné pro použití v prostředí s vysokou teplotou. Konkrétní rozsah provozních teplot by měl být zvolen podle materiálu a specifikací armatury.
