AngličtinaCo je a 2/2 cestný solenoidový ventil
A 2cestný solenoidový ventil , běžně psaný jako a 2/2 solenoidový ventil , je elektricky ovládaný ventil se dvěma porty a dvěma pracovními polohami. Když cívka přijme elektrický signál, vnitřní plunžr posune polohu a průtoková cesta mezi vstupním portem a výstupním portem se buď otevře, nebo uzavře. V praxi funguje 2/2 cestný solenoidový ventil jako spínač pro zapínání a vypínání kapaliny nebo plynu procházejícího potrubím.
Samotné pojmenování vysvětluje funkci. První číslo v „2/2“ označuje počet portů na těle ventilu a druhé číslo označuje počet pracovních poloh, které může vnitřní plunžr zaujmout. 2/2 cestný solenoidový ventil má tedy přesně jeden vstupní port, jeden výstupní port a dva stavy: otevřený nebo zavřený. Tím se liší od 3/2 nebo 5/2 ventilu, které směrují tok mezi více cestami, místo aby jej jednoduše spouštěly nebo zastavovaly.
| Funkce | Typická hodnota |
|---|---|
| Počet portů | 2 porty (1 vstup, 1 výstup) |
| Pracovní pozice | 2 (otevřeno a zavřeno) |
| Způsob ovládání | Elektromagnetická cívka a píst |
| Možnosti výchozího stavu | Normálně zavřený nebo normálně otevřený |
| Běžná média | Voda, stlačený vzduch, jemné chemikálie, pára |
Jak funguje 2/2cestný solenoidový ventil
Princip činnosti 2/2 cestného solenoidového ventilu je založen na elektromagnetismu. Měděná cívka se ovíjí kolem trubky, ve které je uložen pohyblivý píst, nazývaný také armatura. Když proud protéká cívkou, vytváří magnetické pole, které odtahuje píst z jeho klidové polohy. Vratná pružina tlačí píst zpět, jakmile se proud zastaví. Tento jednoduchý pohyb tam a zpět je to, co otevírá a zavírá otvor uvnitř těla ventilu.
Zjednodušená izometrická struktura 2/2 cestného solenoidového ventilu, zobrazující konektor, cívku, plunžr a pružinu, tělo ventilu a dva porty
Provozní cyklus normálně zavřeného 2/2 cestného solenoidového ventilu
- Napájení se přivádí na svorky cívky přes elektrický konektor.
- Cívka generuje magnetické pole kolem plunžru a trubice kotvy.
- Magnetické pole táhne píst nahoru a stlačuje vratnou pružinu.
- Sedlo otvoru je odkryté a médium se pohybuje ze vstupního otvoru do výstupního otvoru.
- Jakmile je napájení odpojeno, pružina zatlačí píst zpět dolů a otvor se opět uzavře.
Provozní cyklus normálně otevřeného 2/2 cestného solenoidového ventilu
Normálně otevřený 2/2 cestný solenoidový ventil pracuje v opačném pořadí. Otvor zůstává otevřený, když je cívka bez napětí, což umožňuje médiu volně proudit. Jakmile je cívka napájena, plunžr se pohne, aby utěsnil otvor a průtok se zastaví. Tato konfigurace je zvolena pro vedení, která musí za normálních provozních podmínek zůstat otevřená a vypnout se pouze při spuštění specifického řídicího signálu.
Základní součásti 2/2 cestného solenoidového ventilu
Každý 2/2 cestný solenoidový ventil, bez ohledu na materiál těla nebo jmenovité napětí, je vyroben z podobné sady vnitřních dílů. Pochopení každé části usnadňuje čtení datového listu nebo vysvětlení závady dodavateli.
| Komponenta | Funkce |
|---|---|
| Cívka (elektromagnet) | Generuje magnetické pole po přivedení elektrického proudu |
| Plunžr nebo armatura | Pohybuje se uvnitř trubice cívky a otevírá nebo zavírá otvor |
| Vratná pružina | Po odpojení napájení zatlačí píst zpět do výchozí polohy |
| Tělo ventilu | Obsahuje vnitřní části a připojuje se k potrubí přes vstupní a výstupní otvory |
| Sedlo nebo otvor | Těsnicí plocha, která kontroluje, zda je průtoková cesta otevřená nebo zablokovaná |
| Membrána (pilotně ovládané typy) | Využívá tlak v potrubí, aby pomohl přesunout větší otvor s menší cívkou |
| Pouzdro cívky a konektor | Elektrické rozhraní a ochrana proti prachu a vlhkosti |
Normálně zavřené vs normálně otevřené 2/2 solenoidové ventily
2/2 cestný solenoidový ventil je obecně nabízen v jednom ze dvou výchozích stavů. Výběr správného závisí na tom, co by se mělo stát s procesním vedením, pokud dojde k přerušení elektrického napájení.
| Atribut | Normálně zavřeno (NC) | Normálně otevřený (NE) |
|---|---|---|
| Stát bez moci | Zavřeno, žádný průtok | Otevřeno, proud prochází |
| Stav, když je pod napětím | Otevřeno, proud prochází | Zavřeno, žádný průtok |
| Typický případ použití | Uzávěrka přívodu vody, závlahové zóny, bezpečnostní vypínací linky | Odvzdušňovací potrubí, chladicí okruhy, které musí zůstat v proudu při výpadku proudu |
Ve většině instalací pro řízení kapalin a normálně uzavřený 2/2 cestný solenoidový ventil je výchozí volbou, protože udržuje vedení utěsněné v případě ztráty elektrické energie, což snižuje riziko nekontrolovaného vybití. Normálně otevřené ventily jsou vyhrazeny pro menší skupinu aplikací, kde by přerušený signál neměl zastavit průtok.
Přímo působící versus pilotem ovládané 2/2 solenoidové ventily
Kromě rozlišení normálně zavřený a normálně otevřený může být 2/2 cestný solenoidový ventil také postaven jako přímo působící konstrukce nebo pilotně ovládaná konstrukce. Rozdíl spočívá v tom, jak je generována síla potřebná k otevření otvoru.
Přímo působící ventil se při pohybu pístu spoléhá pouze na magnetickou sílu cívky, takže se může otevřít od nulového tlakového rozdílu. Díky tomu je vhodný pro malé velikosti otvorů, typicky do 15 až 20 milimetrů, a pro aplikace, kde může vedení sedět při atmosférickém tlaku. Pilotně ovládaný ventil využívá tlak v potrubí sám k tomu, aby pomohl zvednout membránu nebo píst, což umožňuje poměrně malé cívce ovládat mnohem větší otvor. Pilotně ovládané konstrukce obvykle potřebují minimální tlakový rozdíl mezi vstupem a výstupem, často v rozsahu zhruba 0,5 až 1 bar, než se mohou spolehlivě otevřít.
Relativní srovnání přímo působících a pilotně ovládaných 2/2 cestných solenoidových ventilů napříč pěti praktickými faktory, pro ilustraci hodnocené na jednoduché stupnici 1 až 5
2/2cestné vs 3/2cestné vs 5/2cestné solenoidové ventily
Lidé hledající a 2cestný solenoidový ventil někdy se také setkáte s 3/2 a 5/2 ventily, což může být matoucí, protože všechny tři sdílejí stejný princip činnosti cívky a plunžru. Rozdíl je v tom, kolik portů a průtokových cest každý návrh řídí.
| Konfigurace | Porty | Pozice | Běžné použití |
|---|---|---|---|
| 2/2 cesty | 2 | 2 | Jednoduché zapínání a vypínání pro přívod vody, vzduchu nebo plynu |
| 3/2 cesty | 3 | 2 | Ovládání jednočinných pneumatických válců |
| 5/2 cesty | 5 | 2 | Ovládání dvojčinných pneumatických válců |
A 2/2 solenoidový ventil zůstává nejběžnější volbou, kdykoli je cílem jednoduše spustit nebo zastavit tok, spíše než jej nasměrovat do různých míst určení, a proto je tak široce používán pro vodu, zavlažování a obecné uzavření kapaliny.
Běžné materiály tělesa ventilu
Materiál těla 2/2 cestného solenoidového ventilu určuje, jak dobře odolává médiím, které jím procházejí, a jak funguje při různých teplotách. Čtyři materiály pokrývají většinu průmyslových a vodních aplikací.
Přibližné skóre relativní odolnosti proti korozi podle materiálu tělesa ventilu na stupnici 1 až 10, pouze pro obecné srovnání
Těla elektromagnetických ventilů z mosazi
Mosaz je standardní materiál pro všeobecné použití pro dvoucestný solenoidový ventil manipulující se stlačeným vzduchem, vodou a lehkým olejem. Nabízí rozumnou rovnováhu odolnosti proti korozi a mechanické pevnosti, proto a dodavatel mosazných solenoidových ventilů obvykle jej uvádí jako výchozí volbu tělesa pro zavlažování, obecné průmyslové vzduchové rozvody a základní uzávěr vody.
Tělesa solenoidových ventilů z nerezové oceli
Typy jako je nerezová ocel 304 a 316 si poradí s korozivními nebo vysoce čistými médii mnohem lépe než mosaz. A nerezový vodní solenoidový ventil se často volí pro mořskou vodu, solanku, čisticí chemikálie, linky na zpracování potravin a lékařská sterilizační zařízení, kde nelze tolerovat povrchovou korozi nebo kontaminaci.
Tělesa technických plastových solenoidových ventilů
Materiály jako PA, PVC a POM jsou lehké a dobře odolávají mnoha mírným chemikáliím. A plastový vodní solenoidový ventil je běžný v zemědělském kapkovém zavlažování, mycích zátokách vozidel a dalších vodovodních potrubích, která jsou šetrná k rozpočtu, ačkoli jeho maximální pracovní teplota je nižší než u kovových alternativ.
Tělesa litinových solenoidových ventilů
Litinová tělesa se používají u větších velikostí portů pro vzduch a páru, kde mechanická pevnost záleží více než hmotnost. Jsou méně vhodné pro vlhké venkovní prostředí, pokud není povrchová úprava dobře udržována, protože neošetřená litina je náchylnější k povrchové korozi než mosaz nebo nerezová ocel.
Volby napětí a cívky
Cívku 2/2 cestného solenoidového ventilu lze navinout pro několik standardních napětí a správná volba obvykle závisí na zdroji energie, který je již k dispozici v místě instalace.
- 12V DC cívky jsou běžné pro solární regulátory kapkové závlahy a přenosná zařízení napájená bateriemi. Kupující, kteří staví mimo síť nebo solární zavlažovací lišty, často hledají a Dodavatel 12V vodního solenoidového ventilu které mohou odpovídat tomuto požadavku na nízké napětí.
- 24V DC cívky jsou standardní volbou pro PLC a řízení automatizovaných výrobních linek, protože většina průmyslových ovládacích panelů již vydává signály 24V DC. A Výrobce elektromagnetického ventilu 24v dc obvykle to nabízí jako výchozí konfiguraci pro projekty automatizace.
- 110V nebo 220V AC cívky zůstávají běžné v pevných komunálních, zemědělských a stavebních instalacích, které jsou zapojeny přímo do sítě bez samostatného řídicího transformátoru.
| Napětí | Typický výkon | Typické nastavení |
|---|---|---|
| 12V DC | 4 až 6 wattů | Solární a přenosné zavlažovací systémy |
| 24V DC | 5 až 8 wattů | Průmyslová automatizace a řízení PLC |
| 220V AC | 8 až 12 wattů | Pevné stavební a komunální instalace |
Průtok a velikost otvoru
Průtočná kapacita 2/2 cestného solenoidového ventilu se obvykle popisuje pomocí koeficientu průtoku, často označovaného Kv nebo Cv v závislosti na oblasti. Toto číslo popisuje, kolik média může projít otevřeným ventilem při daném poklesu tlaku. Větší průměr otvoru obecně podporuje vyšší koeficient průtoku, ale také vyžaduje buď větší cívku nebo pilotně ovládanou konstrukci, aby se vytvořila dostatečná síla k jejímu otevření.
Přibližné hodnoty průtokového koeficientu vzhledem k průměru otvoru, uvedené pro ilustrační účely, protože skutečný výkon se liší podle konstrukce
Typické aplikace 2/2 cestných solenoidových ventilů
Vzhledem k tomu, že 2/2 cestný solenoidový ventil lze snadno ovládat pomocí jednoduchého digitálního signálu, objevuje se v celé řadě průmyslových odvětví, která potřebují spolehlivé, bezobslužné uzavření průtoku.
Přibližná distribuce běžných koncových aplikací pro 2/2 cestné solenoidové ventily napříč projekty řízení kapalin
Kromě výše uvedených kategorií se 2/2 cestné solenoidové ventily objevují také v automatizovaných výrobních linkách, zemědělských strojích a lyžinách pro solární ohřev všude tam, kde jednoduchý elektrický signál potřebuje spustit nebo zastavit dráhu tekutiny bez ručního zásahu.
Jak vybrat správný 2/2cestný solenoidový ventil
Výběr vhodného 2/2 cestného solenoidového ventilu pro projekt spočívá v přizpůsobení specifikace ventilu skutečným provozním podmínkám linky. Níže uvedené faktory pokrývají většinu rozhodnutí o výběru.
- Potvrďte typ média a jeho kompatibilitu s těsněním a materiálem těla.
- Zkontrolujte rozsah pracovního tlaku a teploty potrubí podle jmenovité hodnoty ventilu.
- Přizpůsobte dostupné napájení, jako je 12V DC, 24V DC nebo AC síťové napětí.
- Potvrďte velikost portu a typ připojovacího závitu použitého na stávajícím potrubí.
- Vyberte stupeň ochrany, například IP43, IP65 nebo IP68, podle prostředí instalace.
- Rozhodněte se pro materiál těla, vyberte si mezi mosazí, nerezovou ocelí, technickým plastem nebo litinou.
- Porovnejte velikost otvoru a koeficient průtoku s požadovaným průtokem.
- Rozhodněte, zda linka potřebuje normálně zavřený nebo normálně otevřený výchozí stav.
- Zvolte přímé působení pro malé otvory a nízké tlakové rozdíly nebo pilotní provoz pro větší otvory.
Tipy pro instalaci a údržbu
2/2 cestný solenoidový ventil je relativně jednoduché zařízení, ale několik zvyků při instalaci má znatelný rozdíl v dlouhodobém výkonu.
- Namontujte ventil s pouzdrem cívky vzpřímeně tam, kde datový list doporučuje tuto orientaci, protože některé konstrukce cívky jsou citlivé na polohu.
- Nainstalujte předřazenou filtraci, aby se nečistoty nedostaly do otvoru a sedla, což je jedna z nejčastějších příčin úniku.
- Udržujte napájecí napětí v rozmezí zhruba plus nebo mínus 10 procent jmenovitého napětí cívky, aby se zabránilo nadměrnému hromadění tepla.
- Pravidelně cyklujte ventily, které jsou po dlouhou dobu nečinné, abyste zabránili přilepení sedla nebo pístu.
- Pravidelně kontrolujte povrchovou teplotu cívky, protože cívka, která je neobvykle horká, může znamenat problém s kabeláží nebo pracovním cyklem.
- U venkovních nebo oplachových instalací řádně utěsněte kabelovou průchodku s krytím IP65 nebo IP68, aby se do konektoru nedostala vlhkost.
Spolupráce se zkušeným výrobcem 2/2 cestných solenoidových ventilů

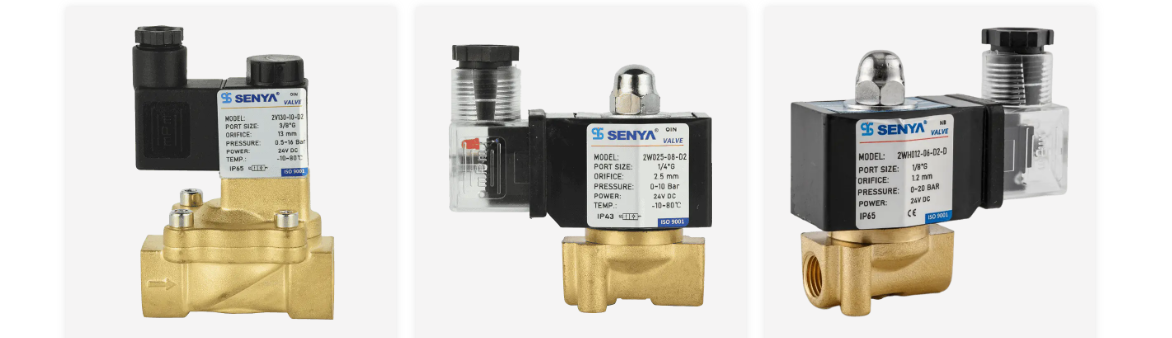

SENYA sídlí v Číně Výrobce 2/2 cestného solenoidového ventilu and výrobce vodních solenoidových ventilů působí pod Ningbo SENYA Pneumatic Technology Co., Ltd od roku 1994. Společnost se zaměřuje na ventily, válce a související pneumatické komponenty a vyrábí více než 2 000 000 sad komponent ročně z rozsáhlé výrobní základny, která kombinuje přesné obrábění s automatizovaným digitálním testováním.
SENYA nabízí 2/2 cestné solenoidové ventily v celé řadě materiálů, které jsou popsány dříve v tomto článku, fungující jako a dodavatel mosazných solenoidových ventilů pro všeobecné služby a poskytování možností pro a nerezový vodní solenoidový ventil or a plastový vodní solenoidový ventil v závislosti na médiích a rozpočtu projektu. Na elektrické straně společnost podporuje běžné požadavky na cívky jako a Dodavatel 12V vodního solenoidového ventilu pro solární a přenosné systémy a jako a Výrobce elektromagnetického ventilu 24v dc pro PLC řízené automatizační linky.
Pro drsná pracovní prostředí jsou ventily SENYA k dispozici v úrovních ochrany IP43, IP65 a IP68 a mohou pokrýt teplotní rozsah od přibližně -20 °C do 200 °C (-4F až 392F) spolu s rozsahem tlaku od mikrovakua až po 200 barů (4351 psi). Produkty se vyvážejí do více než 30 zemí, včetně Spojených států, Turecka, Španělska, Itálie, Británie, Jižní Koreje, Austrálie a Mexika, a používají se v mytí aut, lékařské sterilizaci, automatizovaných výrobních linkách, těžbě, odstraňování prachu, hudebních fontánách, zemědělském zavlažování, solárních projektech, zemědělských strojích a zpracování potravin. Díky technické podpoře projektu a poprodejní reakci, která je k dispozici 24 hodin denně, SENYA spolupracuje s klienty na přizpůsobení řešení řízení tekutin konkrétnímu médiu, teplotě a tlaku každého projektu.
Často kladené otázky
| Q1: K čemu se používá elektromagnetický ventil Elektromagnetický ventil se používá ke spuštění, zastavení nebo nasměrování průtoku kapaliny nebo plynu uvnitř potrubí pomocí elektrického signálu namísto ruční rukojeti, což umožňuje automatické řízení průtoku pomocí časovače, senzoru nebo ovládacího panelu. | Q2: Jak funguje vodní solenoidový ventil Vodní solenoidový ventil pracuje prostřednictvím elektromagnetické cívky, která pohybuje vnitřním pístem. Když je cívka pod napětím, plunžr se posune a buď otevře nebo zavře dráhu toku, nechá vodu procházet nebo ji zablokuje. |
| Q3: Co je 2/2 cestný elektromagnetický ventil 2/2 cestný solenoidový ventil je ventil se dvěma porty a dvěma polohami, což znamená, že má jeden vstup a jeden výstup a může být pouze plně otevřený nebo zcela uzavřený, a je konstruován jako normálně otevřený nebo normálně uzavřený. | Q4: Jaké jsou různé typy solenoidových ventilů Solenoidové ventily jsou běžně seskupeny do normálně zavřených, normálně otevřených, přímo působících a pilotně ovládaných typů a mohou být také klasifikovány podle počtu portů, jako jsou konfigurace 2/2, 3/2 a 5/2. |
| Q5: Jaký je rozdíl mezi 2/2 a 3/2 cestným elektromagnetickým ventilem 2/2 cestný solenoidový ventil má dva porty a jednoduše otevírá nebo zavírá jednu průtokovou cestu, zatímco 3/2 cestný solenoidový ventil má tři porty a používá se k přepínání průtoku mezi dvěma různými cestami nebo k ovládání jednočinného válce. | Q6: Může 2/2cestný solenoidový ventil běžet na 12V nebo 24V napájení Ano, 2/2 cestný solenoidový ventil je běžně dostupný s 12V DC cívkami pro solární a přenosné systémy a s 24V DC cívkami pro PLC a automatizaci řízené výrobní linky, kromě standardních možností střídavého napětí. |
