Angličtina2-cestné vs. 3-cestné vs. 5-cestné solenoidové ventily: hlavní rozdíl
Hlavní rozdíl mezi těmito třemi konfiguracemi spočívá v počtu portů a řízení směru toku. A 2cestný solenoidový ventil má dva porty a jednoduše otevírá nebo zavírá jednu průtokovou cestu, 3-cestný elektromagnetický ventil přidává třetí port k výfukovému tlaku a pilotním jednočinným zařízením a 5-cestný elektromagnetický ventil používá pět portů pro směrování vzduchu ve dvou směrech, což z něj dělá standardní volbu pro dvojčinné válce. Výběr správné konfigurace ventilu přímo ovlivňuje architekturu systému, spotřebu energie a provozní životnost , což je důvod, proč je přizpůsobení počtu portů aplikaci důležitější, než většina kupujících zpočátku očekává.
Moderní výrobní linky stále více vyžadují rychlou odezvu na ovládání, přičemž mnoho systémů nyní očekává dobu odezvy v rozmezí 15 až 30 milisekund. Nasazení nesprávné konfigurace ventilu, jako je instalace 3cestné jednotky s nižší kapacitou, kde je 5cestný ventil skutečně potřeba, může vést k pomalému ovládání válce a měřitelně snížené průchodnosti. Pochopení toho, jak každá konfigurace funguje, usnadňuje vyhnout se tomuto druhu nesouladu během návrhu systému nebo plánování výměny.
Jak funguje solenoidový ventil
Solenoidový ventil používá elektromagnetickou cívku k pohybu vnitřního plunžru nebo membrány, která otevírá nebo uzavírá průtokovou cestu uvnitř těla ventilu. Když je cívka pod napětím, magnetické pole táhne plunžr a posouvá ventil do jeho otevřené nebo alternativní průtokové polohy, a když je odpojeno napájení, pružina obvykle vrátí ventil do výchozího klidového stavu. Tento základní mechanismus zůstává konzistentní napříč pneumatickými vzduchovými ventily i vodním solenoidovým ventilem, i když smáčené materiály a konstrukce těsnění se liší v závislosti na tom, zda je médiem stlačený vzduch nebo voda.
Normálně otevřené vs normálně zavřené
Většina solenoidových ventilů je konstruována jako buď normálně zavřená, zůstávají zavřená, dokud nejsou pod napětím, nebo normálně otevřené, zůstávají otevřené, dokud nejsou pod napětím. Toto rozlišení je důležité pro bezpečnost a návrh procesu, protože normálně uzavřený ventil se často volí pro aplikace, kde by se měl průtok automaticky zastavit, pokud dojde ke ztrátě napájení, zatímco normálně otevřený ventil vyhovuje procesům, kde je bezpečnějším výchozím stavem nepřetržitý průtok.

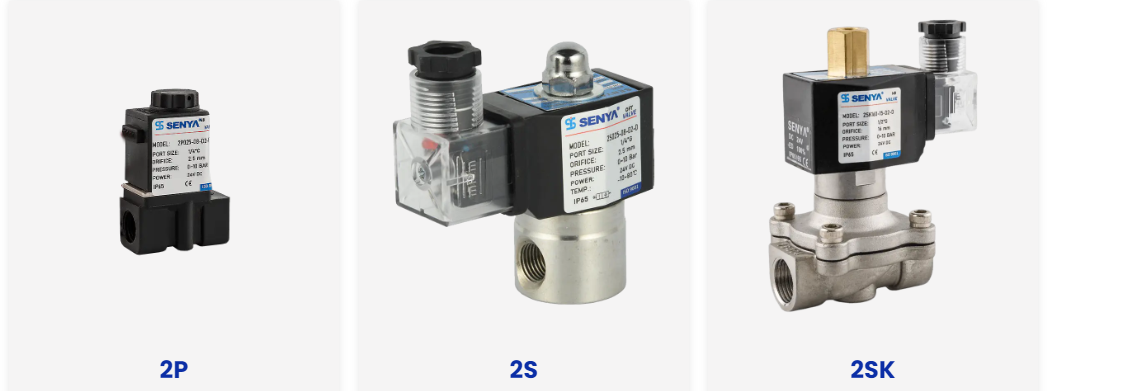

Vysvětlení 2cestného solenoidového ventilu
Dvoucestný solenoidový ventil, často označovaný jako 2/2cestný solenoidový ventil pro označení dvou portů a dvou pracovních poloh, funguje jako přímočarý uzavírací mechanismus pro zapnutí a vypnutí. Průtok buď prochází přímo ventilem, nebo je zcela blokován, bez třetího portu pro výfuk nebo přepínání směru. Díky této jednoduchosti je 2/2 cestný solenoidový ventil nejběžnější volbou všude tam, kde systém potřebuje spustit nebo zastavit pouze jednu průtokovou cestu.
- Vedení chladicí vody, která potřebují spustit nebo zastavit tok do tepelného výměníku nebo pláště
- Okruhy zavlažování a zavlažování krajiny ovládající jediné přívodní vedení
- Základní systémy dávkování tekutin v potravinářských, nápojových nebo mycích zařízeních
- Funkce plnění a vypouštění u nádrží a malých nádrží
Protože vodní solenoidový ventil často pracuje ve dvoucestné konfiguraci, tento typ ventilu se objevuje u praček, chladicích zařízení, zemědělského zavlažování a obecných kontrolních bodů přívodu vody, kde je jedinou požadovanou funkcí jednoduché uzavření.
Vysvětlení 3cestného solenoidového ventilu
Třícestný solenoidový ventil zavádí třetí port určený pro výfukový tlak, který umožňuje ventilu jak přivádět, tak vypouštět vzduch z připojeného zařízení. Tato struktura dělá z 3cestného ventilu průmyslový standard pro řízení větších procesních ventilů nebo pohon jednočinných pneumatických válců, kde se válec vysouvá pod tlakem vzduchu a vrací se pomocí pružiny spíše než poháněného vzduchu na obou stranách.
| Použijte bod | Funkce |
|---|---|
| Pilotní provoz | Aktivuje větší membránové nebo pístové procesní ventily |
| Jednočinné válce | Dodává vzduch pro prodloužení a zároveň umožňuje odtah pružiny |
| Vakuové přepínání | Střídá se mezi vytvářením a uvolňováním vakua |
Vysvětlení 5cestného solenoidového ventilu
Pěticestný solenoidový ventil je navržen pro složitější pneumatické ovládání a využívá pět portů k nasměrování stlačeného vzduchu na obě strany dvojčinného válce a současné odsávání na opačné straně. Toto dvousměrné ovládání umožňuje válci jak se vysouvat, tak zatahovat pod proudem vzduchu, spíše než se spoléhat na pružinu pro zpětný chod.
Kde se typicky používají 5-cestné ventily
- Balicí zařízení vyžadující přesné cykly tlačení a zatahování
- Automatizované skladové systémy s opakovaným vychystáváním
- Robotické platformy mobility vyžadující koordinovanou dvousměrnou aktivaci
- Nástroje na výrobní lince, které se musí rychle pohybovat v obou směrech
Instalace 3cestného ventilu s nižší kapacitou do pozice určené pro 5cestnou jednotku může snížit výrobní kapacitu zhruba o 10 až 20 procent , protože válec ztrácí poháněný zpětný zdvih a místo toho se spoléhá na pomalejší cyklus poháněný pružinou, který nikdy nebyl zamýšlen k tomu, aby nesl plnou pracovní zátěž.
Porovnání doby odezvy a počtu portů
Pohled na počet portů spolu s typickou dobou odezvy aktivace pomáhá ilustrovat, proč každá konfigurace vyhovuje jiné kategorii úkolů.
Obrázek 1: Porovnání počtu portů u běžných konfigurací elektromagnetických ventilů
Obrázek 2: Ilustrativní vzor rychlosti cyklu srovnávající poháněný dvousměrný návrat proti zpětnému chodu pružiny
Aplikační rizika spojená s výběrem špatného ventilu
Nesprávné nastavení konfigurace ventilu se skutečnou aplikací představuje provozní a komerční riziko, které se často projeví až po instalaci. Nesprávné dimenzování otvoru nebo nevhodné řízení výfuku často vede k nadměrnému zpětnému tlaku, který urychluje opotřebení těsnění a zvyšuje riziko profouknutí v průběhu času. U velkoobjemových výrobců závisí udržení míry selhání ventilů pod běžnou prahovou hodnotou 0,1 procenta na výběru správné konfigurace od začátku, spíše než na pozdější nápravě prostřednictvím nouzové údržby.
Obrázek 3: Ilustrativní pořadí důsledků běžně spojených s nesprávným výběrem ventilu
Úvahy o vodních solenoidových ventilech
Vodní solenoidový ventil sdílí stejný elektromagnetický princip činnosti jako vzduchový ventil, ale je vyroben z materiálů a těsnění vhodných pro stálý kontakt s vodou, včetně těles odolných proti korozi a membrán navržených tak, aby zvládaly obsah minerálů a kolísání tlaku bez předčasného opotřebení. Tyto ventily se objevují u praček, chladicích zařízení, zemědělského zavlažování, krajinných vodních prvků a obecného řízení zásobování vodou v budovách, téměř vždy v konfiguraci 2cestného nebo 2/2cestného elektromagnetického ventilu, protože většina úloh řízení vody vyžaduje pouze jednoduchou funkci otevírání a zavírání.
Výběr správného vodního solenoidového ventilu zahrnuje kontrolu rozsahu pracovního tlaku, velikosti portu, připojovacího závitu a toho, zda aplikace vyžaduje normálně otevřený nebo normálně uzavřený provoz, protože vodní systémy mají často jiné výchozí požadavky na bezpečnost než okruhy stlačeného vzduchu.
Jak si vybrat mezi 2-cestnými, 3-cestnými a 5-cestnými ventily
- Zjistěte, zda aplikace potřebuje pouze jednoduché ovládání průtoku zapínání a vypínání, které směřuje k 2cestnému nebo 2/2cestnému solenoidovému ventilu
- Zkontrolujte, zda je připojený pohon jednočinný s vratnou pružinou, což obvykle vyžaduje 3cestný ventil
- Ověřte, zda je pohon dvojčinný a potřebuje poháněný pohyb v obou směrech, což vyžaduje 5cestný ventil
- Přizpůsobte typ média, vyberte materiály a těsnění pro vodní solenoidový ventil a standardní pneumatické materiály pro vzduchové okruhy
- Potvrďte požadovanou dobu odezvy podle specifikace ventilu, zejména pro aplikace s vysokým cyklem výrobní linky
- Ověřte, že velikost portu a jmenovitý tlak jsou v souladu se stávajícím potrubím a tlakem v systému, abyste předešli problémům se zpětným tlakem
Srovnání výkonu vedle sebe
Porovnání tří konfigurací v rámci sdílené sady praktických opatření ukazuje, kde se každá možnost přirozeně hodí nejlépe.
Obrázek 4: Srovnávací výkon napříč pěti praktickými měřeními na relativním měřítku
Odvětví a aplikace napříč konfiguracemi ventilů
| Průmysl | Typická role ventilu |
|---|---|
| Energetika a petrochemie | Vypínání procesní linky a pilotní řízení |
| Potraviny a farmacie | Ovládání dávkování kapalin a mycí linky |
| Automatizované výrobní linky | Dvojčinné ovládání válce pro balení a manipulaci |
| Zemědělské zavlažování | Řízení průtoku solenoidovým ventilem vody přes přívodní potrubí |
| Odstraňování prachu a životní prostředí | Ovládání pulzního ventilu a řízení filtračního systému |
O pneumatické technologii Ningbo SENYA

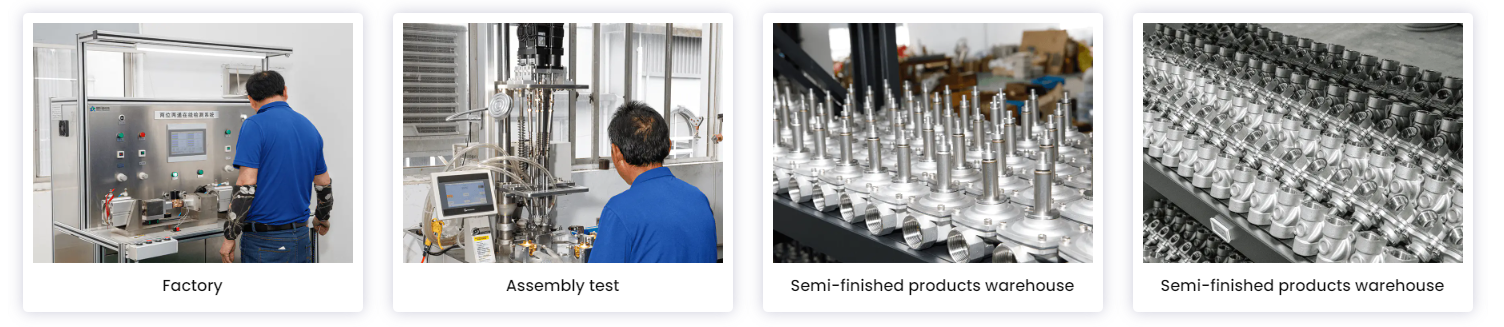

Ningbo SENYA Pneumatic Technology Co., Ltd se od roku 1994 soustředí na výrobu solenoidových ventilů, válců a souvisejících pneumatických komponentů, přičemž dodržuje přístup k vývoji a výrobě produktů založený na hodnotě zákazníka. Společnost provozuje rozsáhlou základnu pro zpracování přesných strojů v Číně, která integruje zpracování na vysoké úrovni soustřednosti s platformou automatického digitálního testování, aby podporovala konzistentní výkon produktu v každé výrobní sérii.
SENYA vyrábí více než 2 000 000 sad pneumatických komponent ročně , včetně válců a různých typů ventilů, s produkty vyváženými do více než 30 zemí včetně Spojených států, Turecka, Španělska, Itálie, Británie, Jižní Koreje a Austrálie. Aplikace zahrnují mytí aut, lékařskou sterilizaci, automatizované výrobní linky, těžbu, odstraňování prachu, hudební fontány, zemědělské zavlažování, solární projekty, zemědělské stroje a zpracování potravin, s podporou týmu technického vývoje schopného vyrábět komponenty podle výkresů nebo vzorků zákazníků.
Často kladené otázky
-
Q1. Kam se výrobky převážně vyvážejí
Produkty jsou vyváženy především do Spojených států, Německa, Japonska, Španělska, Itálie, Spojeného království, Jižní Koreje, Austrálie, Kanady a desítek dalších zemí.
-
Q2. Jak je zboží doručeno zákazníkům
Zásilky se obvykle pohybují po moři, protože továrna se nachází v blízkosti přístavu Ningbo a pro naléhavé objednávky je k dispozici letecká přeprava přes letiště Ningbo a Šanghaj.
-
Q3. Jaké jsou platební podmínky
Transakční podmínky jako FOB, CIF nebo CNF jsou potvrzeny společně se zákazníkem v okamžiku cenové nabídky.
-
Q4. Jak je zajištěna kvalita produktu
Kontrola následuje po každém výrobním procesu s plnou kontrolou hotových výrobků podle požadavků zákazníků a mezinárodních standardů pomocí automatizované vysoce přesné testovací platformy.
-
Q5. Jaká je výrobní kapacita
Zařízení provozuje pět výrobních linek s měsíční kapacitou přibližně 30 000 ventilů a různých pneumatických produktů, které podporují pokročilé laboratoře a testovací systémy.
-
Q6. Lze vyrobit přizpůsobené produkty
Ano, kompletní tým technického vývoje vyvíjí a vyrábí komponenty na základě výkresů nebo vzorků poskytnutých zákazníkem.
-
Q7. Jaké oblasti použití produkty pokrývají
Aplikace zahrnují energetiku, metalurgii, petrochemii, letecký průmysl, farmacii, potravinářství, lékařství, textilní, elektronické stroje, ochranu životního prostředí a zavlažování a další průmyslové oblasti.
-
Q8. Jaké produkty jsou nabízeny
Hlavní sortiment zahrnuje několik typů solenoidových ventilů, konektorů, reverzních ventilů, válců, částí zdrojů vzduchu a dalších pneumatických produktů.
-
Q9. Jedná se o přímého výrobce nebo obchodní společnost
Společnost provozuje své vlastní továrny a výrobní základny spolu s oddělením mezinárodního obchodu, které přímo řídí výrobu i prodej.
-
Q10. Jak brzy lze očekávat odpověď po dotazu
Odpovědi jsou obvykle odesílány do 12 hodin po obdržení dotazu.
