Co je to pneumatické přizpůsobení rychlého připojení? Úplná analýza jeho struktury, principu a základního výkonu

1. Definice a klasifikace Pneumatické vybavení rychlého připojení

Základní definice

Pneumatické vybavení rychlého připojení jsou zařízení, které dosahuje rychlého připojení vzduchových trubek prostřednictvím mechanického uzamykacího mechanismu. Mezi jeho funkce patří:

Není nutné žádné nástroje: Připojení/odpojení nelze dokončit jednou rukou

Okamžité těsnění: Vestavěná struktura těsnění O nebo kužele, aby se zabránilo úniku plynu

Opakovaně použitelné: Podporuje časté připojení a odpojení (obvykle> 10 000krát)

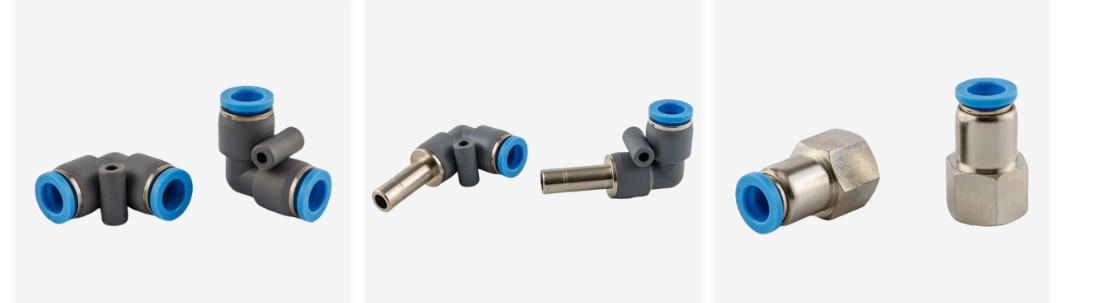

Hlavní klasifikace

Podle funkce a struktury může být rozdělena do následujících typů:

2. Strukturální princip a pracovní proces

Základní komponenty a funkce

Typická struktura pneumatických kování s rychlým vložením zahrnuje následující komponenty:

Upínací mechanismus: korálky z nerezové oceli nebo pružiny, které se používají k uzamčení vzduchové potrubí (radiální upínací síla je obvykle> 50n)

Těsnicí prvek: Nitril Rubber (NBR) nebo Fluororubber (FKM) O-kroužek, s tlakovým odolností až 1MPA

Sestava těla ventilu: Pružinový ventil, který po odpojení automaticky uzavře potrubí

Materiál skořepiny: PBT (odolnost vůči chemické korozi), mosaz (vysoká pevnost) nebo nerezová ocel (odolnost proti vysoké teplotě)

Pracovní postup (příklad vezmete dvou-konce otevření a zavírání)

Fáze vložení:

Průduška tlačí ferrule, aby stlačila pružinu, a ocelová koule se valí směrem ven, aby se uvolnila cesta

Průduška tlačí těsnicí kroužek a tlačí ventil, aby vytvořil cestu proudění vzduchu

Fáze zamykání:

Ferrule je resetován pod působením jara a ocelová koule se zasekává do drážky průdušnice, aby se dosáhlo mechanické fixace

O-kroužek pevně zapadá do vnější stěny průdušnice a vytvoří pečeť

Fáze odpojení:

Vytáhněte ferrule dozadu, ocelová koule je oddělena od průdušnice a ventil je automaticky uzavřen pod pružinou silou

3. Na co byste měli věnovat pozornost při používání pneumatických push-in armatury?

Specifikace instalace a připojení

• Předúprava vzduchového potrubí

Požadavky na řezání:

K zajištění hladkého řezu (sklon <3 °) použijte speciální řezací potrubí

Odstraňte otřepy (aby se zabránilo poškrábání O-kroužek)

Úklidové kroky:

Otřete vnitřní stěnu vzduchového potrubí látkou bez vlákna namočenou do alkoholu, aby se zabránilo vstup částic do cesty vzduchu

• Správná metoda připojení

Klíčové body pro provoz a údržbu

• Denní inspekční položky

Detekce úniku: Naneste na rozhraní vodu Soapy Water každý týden a pozorujte bubliny (drobné úniky vyžadují včasné výměny O-kroužků)

Stav průdušnice: Zkontrolujte průdušnici na trhliny a kalení každý měsíc (stárnoucí průdušník je třeba okamžitě vyměnit)

• Pravidelná údržba

• Zakázané operace a varování o riziku

Zakázaná chování

Použijte přetlak (překročení jmenovitého tlaku způsobí explozi)

Smíšená média (jako jsou kyslíkové klouby omylem spojené s potrubí na mastnotě způsobující výbuchy)

Zástrčka a odpojte pod tlakem (tlak musí být uvolněn před operací, aby se zabránilo nárazu a zranění proudění vzduchu)
